結構補修材 Patching Compound｜無收縮、早強、高水密性混凝土修補材

結構補修材

Patching Compound

結構補修材（Patching Compound）是一種粉末狀複合材料，由特殊水泥、石英骨材、亞克力樹脂及膨脹材等多種成份複合而成，加水拌合至適用稠度即可使用，施工準備簡便。產品分為一般型與輕質型兩種規格，其中輕質型特別針對倒吊施工需求設計，可穩定附著於頂板等難施工面，解決傳統材料在重力方向不利施作的問題。

本品核心設計目的在於確保補修部位的體積穩定性——材料不收縮、不產生凝結間隙，固化後與基材緊密結合。配合早強配方，施工後 40 分鐘內即可完全固結；經 SGS 第三方試驗驗證，7 天抗壓強度達 49.6 MPa、28 天達 55.1 MPa，遠超一般結構修補要求。此外，本品防水效果通過 CNS 10639 標準，兼顧結構強度與防水性能，廣泛應用於各類混凝土結構修補工程。

不收縮、無凝結間隙：採用膨脹材配方，固化後體積穩定，補修介面密實，有效防止後續滲水與再開裂。
高接著力：對新舊混凝土面層均具優異黏著性，補修後不虞脫落，耐久性佳。
高水密性：防水效果超過 CNS 10639 之要求，適用於有防水需求之結構補修場合。
卓越抗壓強度：經 SGS 第三方試驗（報告編號 KB-26-01739），7 天抗壓強度實測 49.6 MPa、28 天達 55.1 MPa；抗彎強度 7 天達 6.6 MPa，性能全面優於規格保證下限。
提早固結：施工後 40 分鐘內完全固結，縮短工期，降低施工中斷風險。
低氯離子含量：氯離子含量僅 0.01%（遠低於 CNS 1078：2020 標準 < 0.15% 要求），對鋼筋無腐蝕疑慮。
施工簡便：加水即可使用，無需額外底劑或複雜設備，適合各類現場條件。

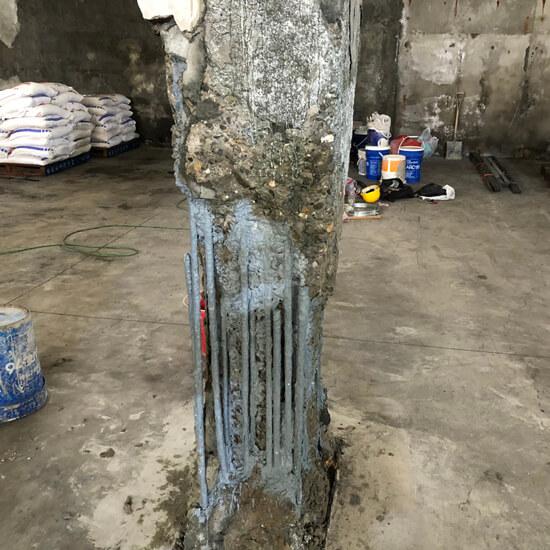

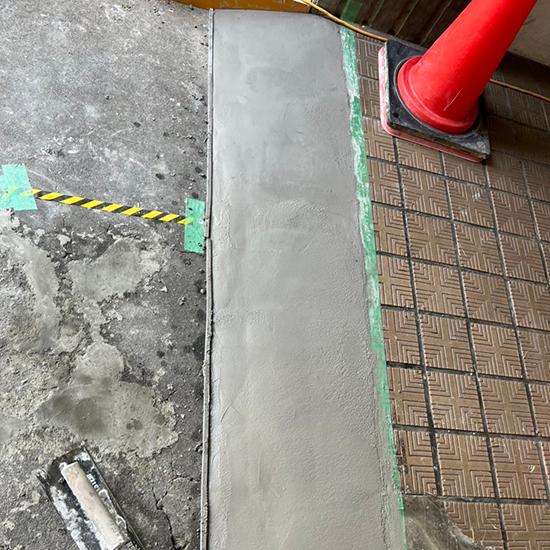

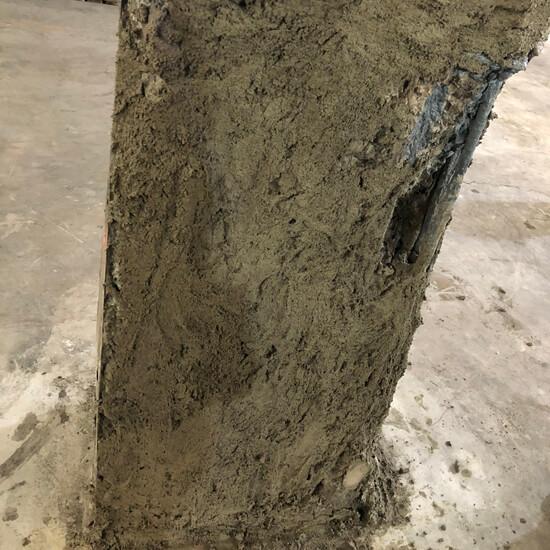

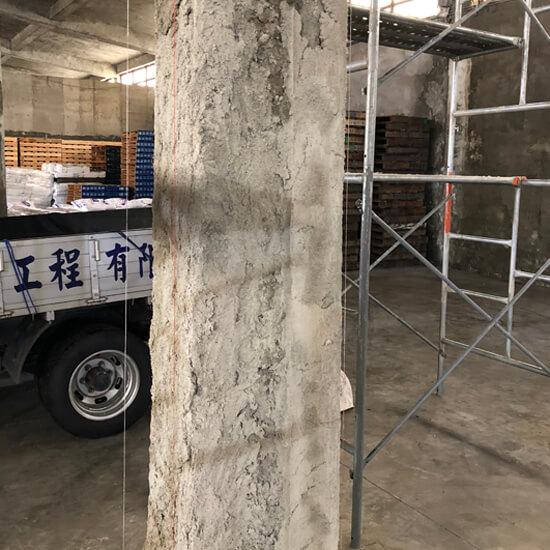

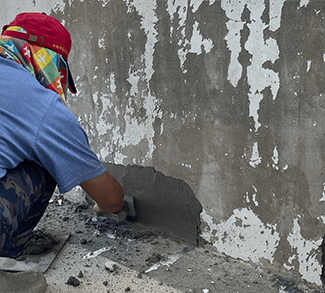

混凝土結構蜂巢、破洞或間隙之補修
逆打工法施工縫間隙之充填

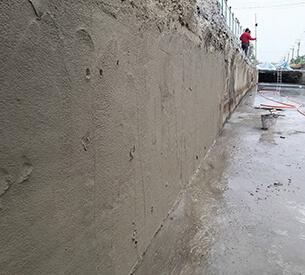

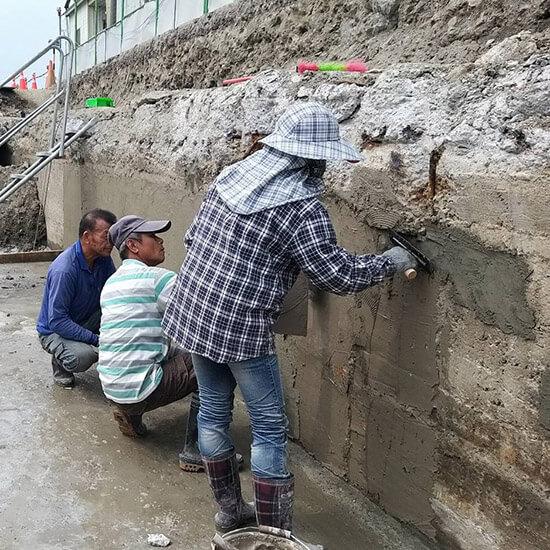

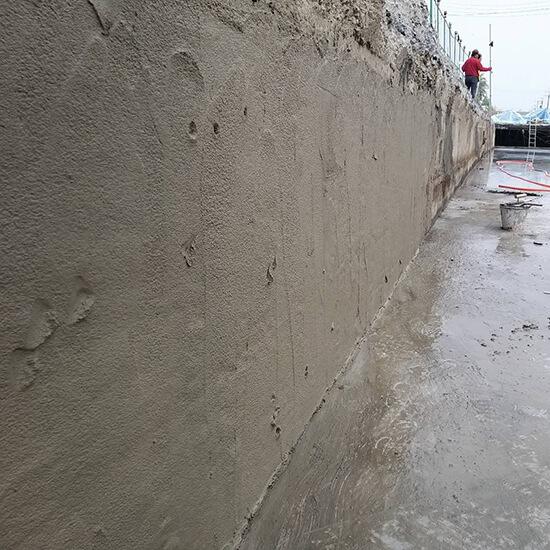

水平面、垂直面及倒吊部位（頂板、梁底）之結構修補
窗框安裝定位及灰誌製作
需要體積穩定、高接著與高水密性的各類修補工程
重要工程結構修補（如半導體廠房等對材料品質要求嚴格之場合）

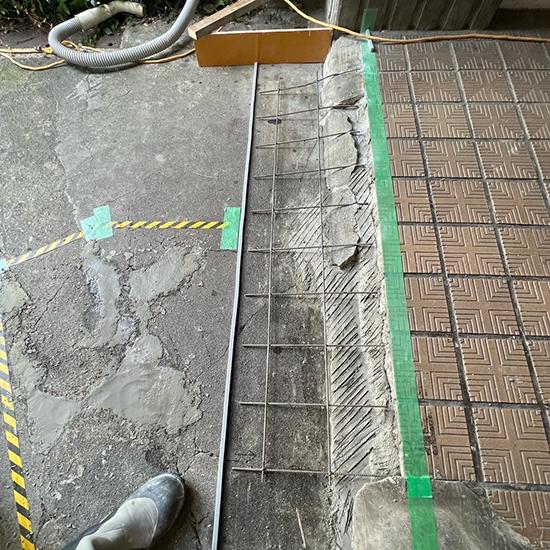

基面處理：清除施工面之油污、粉塵、鬆脫混凝土等附著物，確保基面潔淨、堅實；修補部位宜鑿除至健全混凝土層。
配比加水（質量比：修補材料：水 = 100：14）：
- 輕質型：每包（16 kg）加水 2～2.3 kg
- 一般型：每包（25 kg）加水 3.25～3.5 kg
攪拌：將粉料緩緩加入量測好的水中，以電動攪拌器均勻攪拌至無結塊的適用稠度，嚴禁過度加水。

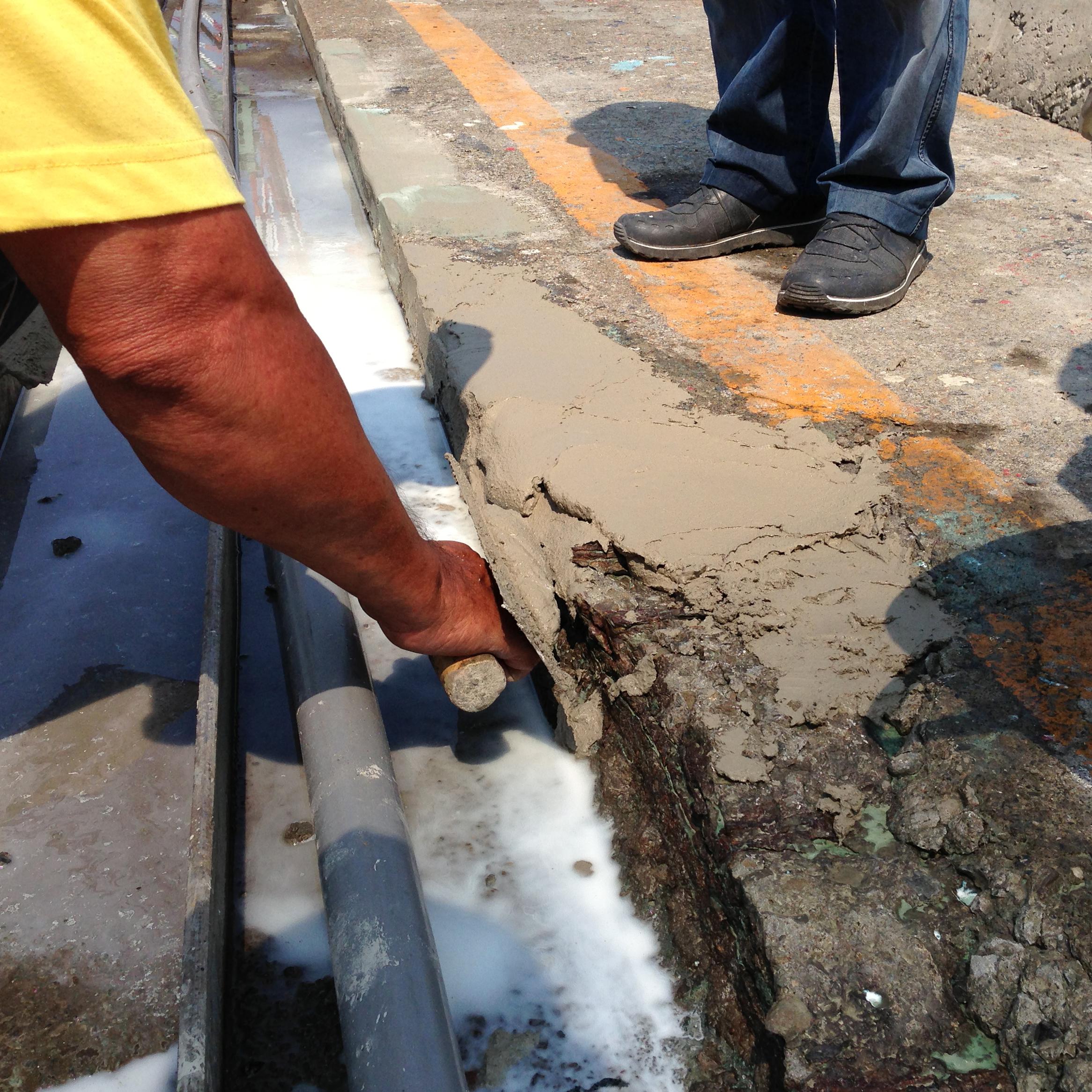

填充施作：將拌合材料填入修補部位，壓實填滿，確保無空洞；倒吊施工時建議分層施作，每層厚度依現場條件調整。
固結養護：施工後 40 分鐘內材料即完全固結；初期避免擾動，視環境溫濕度進行適當濕養護，確保強度正常發展。
